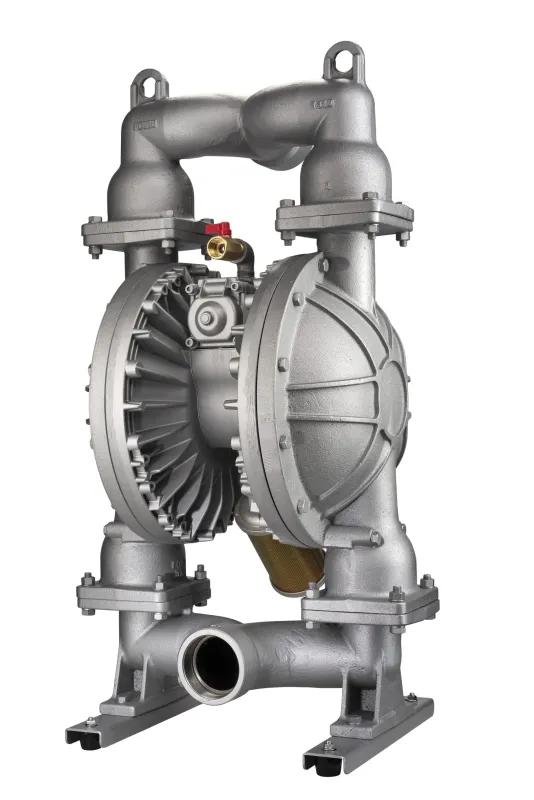

Sűrített levegő meghajtású, kettős membránszivattyú
Gyártó: Yamada
Sorozat: Yamada NDP
Max. szállítás: 50,4 m3/h @ 0 bar
Max. levegő fogyasztás: 5500 ℓ/min (ANR)
Ajánlott munkapont: 25,2 m3/h @ 5 bar
- Levegő fogyasztás: 4200 ℓ/min (ANR)
A szivattyú teljesítménye a sűrített levegő mennyiségétől és nyomásától függ.
A teljesítmény adatok tájékoztató jellegűek, eltérhetnek a helyi körülmények miatt.
Max. nyomás: 7 bar
Táplevegő nyomása: 1,4-7 bar
Lökettérfogat: 8500 mℓ/ciklus
Max. felszívás: 5,8 m
üres csőnél értendő
Csatlakozások mérete:
- nyomó: 3” BSP
- szívó: 3” BSP
Levegőcsatlakozás: Rc ¾” belső menet
Folyadékkal érintkező rész anyaga:
- ház: Öntött vas
- membrán: Neoprene
- szelep: Neoprene
Levegőmotor, folyadékkal nem érintkező rész anyaga: Alumínium
Szállítható folyadék jellemzői:
- max. különálló szemcse méret: 10 mm
- max. viszkozítás: 10000 cP
ATEX: Igen, feltételekkel
ATEX besorolás:
II 2G Ex h IIC T6 Gb
Elérhető opciók/kiegészítők:
1 – PTFE O-gyűrű
T – PTFE golyós szelep
E - EPDM golyós szelep
V – FPM golyós szelep
S2 – Rozsdamentes acél esztergált szelepülék
X2 – Levegőmotor nikkel bevonattal
XS – Levegőmotor fekete PTFE bevonattal
MCE – Összekötőcső csatlakozás a levegőmotor kipufogójának oldalán
MCA – Összekötőcső csatlakozás a levegőmotor levegő csatlakozásának oldalán
MCR – Összekötőcső csatlakozás a standarddal ellentétes módon
G – Garlock membrán ONE UP® PTFE/CR -10°C és 93°C között
GE - Garlock membrán ONE UP® PTFE/EPDM -10°C és 137°C között
GV - Garlock membrán ONE UP® PTFE/FPM 0°C és 176°C között
TU – Hosszú élettartamú PTFE membránnal
HP – Magas nyomású változat
DM – Löketenként 5/3 mágnesszeleppel működtetett szivattyú (24V DC)
DMX - Löketenként 5/3 mágnesszeleppel működtetett szivattyú (ATEX 24V DC)
RM – Levegőmotor bemeneti oldalára szerelt mágnesszelep (24 V DC, ON/OFF)
RMX - Levegőmotor bemeneti oldalára szerelt mágnesszelep (ATEX, 24 V DC, ON/OFF)
P2 – Löketérzékelővel (kábelt tartalmaz)
PX – ATEX löketérzékelővel (kábelt tartalmaz)
Q – Szivárgás érzékelővel
FLG – Karimás csatlakozás (DN)
FLGA - Karimás csatlakozás (ANSI)
Megjegyzés:
A levegő szűréséről gondoskodni kell, de kenést nem igényel
